YAMAHA XDA-AMP5400RK

Le Yamaha XDA-AMP5400RK est un amplificateur multiroom conçu pour les installations audio résidentielles sur mesure. Il a été développé en priorité comme compagnon du XDA-QS5400RK, dont il permet d'étendre la couverture sonore ou d'augmenter la puissance disponible pour certaines zones.

Dépourvu de section de streaming intégrée, contrairement au QS5400RK, le XDA-AMP5400RK se concentre sur une fonction essentielle : amplifier avec précision et puissance les différentes zones audio d'une installation.

Il peut également être associé à un amplificateur Home Cinéma Yamaha disposant de sorties Zone Pre-Out, ce qui permet d'étendre facilement la diffusion sonore dans plusieurs pièces de la maison.

Huit canaux d'amplification Classe D

Le XDA-AMP5400RK embarque huit canaux d'amplification Classe D répartis sur quatre zones.

Chaque canal peut délivrer 50 W sous 8 ohms et jusqu'à 90 W sous 4 ohms avec deux canaux utilisés. L'amplificateur accepte ainsi les enceintes présentant une impédance de 4 ohms.

Pour les enceintes nécessitant davantage de puissance, chaque zone peut être configurée en mode ponté (BTL). Cette possibilité permet d'atteindre jusqu'à 200 W sous 8 ohms avec un canal amplifié en mode bridgé.

Cette souplesse permet de dimensionner précisément l'installation en fonction des enceintes utilisées et du volume de chaque pièce.

Un complément idéal du XDA-QS5400RK

Le XDA-AMP5400RK a été conçu pour fonctionner de manière particulièrement cohérente avec le XDA-QS5400RK.

Les quatre sorties Pre-Out du QS peuvent alimenter les quatre entrées du XDA-AMP5400RK. Chaque zone dispose alors de son propre chemin audio et peut alimenter une paire d'enceintes supplémentaire.

Cette configuration est particulièrement intéressante dans les grandes habitations, lorsque le nombre d'enceintes dépasse les possibilités d'un seul XDA-QS5400RK ou lorsqu'une zone nécessite davantage de puissance.

Le XDA-AMP5400RK peut ainsi être utilisé pour alimenter des enceintes encastrables au plafond, des enceintes murales ou des enceintes traditionnelles dans différentes pièces.

Quatre bus audio pour une grande liberté de configuration

Yamaha a doté l'amplificateur de quatre bus audio, permettant d'adapter le routage du signal aux besoins de l'installation.

Les entrées et sorties audio peuvent être reliées de différentes manières grâce aux cavaliers et câbles fournis. Cette architecture autorise de nombreuses configurations : alimentation de plusieurs zones, regroupement de canaux ou utilisation des sorties audio pour d'autres équipements.

Les sorties peuvent notamment être utilisées pour alimenter des caissons de basses actifs ou des amplificateurs dédiés à un subwoofer.

Une amplification ICEpower efficace

Pour ses huit canaux d'amplification, Yamaha utilise des circuits ICEpower.

Cette technologie Classe D permet de concentrer une puissance importante dans un châssis extrêmement compact tout en conservant une consommation maîtrisée.

Le XDA-AMP5400RK annonce une réponse en fréquence particulièrement étendue de 5 Hz à 40 kHz (+0/-3 dB) ainsi qu'un rapport signal/bruit de 108 dB sur les sorties enceintes.

Cette conception permet de conserver une restitution dynamique et détaillée, tout en répondant aux contraintes particulières des installations multiroom.

Une conception audio soignée

Malgré sa vocation d'intégration, Yamaha n'a pas négligé la partie audio.

Le XDA-AMP5400RK utilise une architecture de circuit audio symétrique ainsi que des condensateurs PML, également employés par Yamaha sur certains de ses amplificateurs Home Cinéma AVENTAGE haut de gamme.

Cette conception vise notamment à améliorer la transparence et la précision de la restitution.

Une solution contre les boucles de masse

Dans une installation résidentielle complexe, plusieurs appareils peuvent être raccordés simultanément au même rack : amplificateurs, sources, appareils réseau, processeurs Home Cinéma et systèmes domotiques.

Ces interconnexions peuvent provoquer des boucles de masse responsables de ronflements audibles dans les enceintes.

Yamaha a donc intégré au XDA-AMP5400RK un circuit différentiel spécifique destiné à limiter ce phénomène.

Cette caractéristique est particulièrement intéressante pour les installations professionnelles ou résidentielles complexes dans lesquelles plusieurs équipements audio sont interconnectés.

Synchronisation automatique avec le XDA-QS5400RK

L'association du XDA-AMP5400RK avec le XDA-QS5400RK peut être automatisée grâce aux connexions Trigger.

Il suffit de relier les sorties Trigger du QS aux entrées Trigger de l'AMP pour synchroniser automatiquement la mise sous tension et l'extinction des zones concernées.

L'utilisateur n'a ainsi pas besoin d'ajouter une interface de contrôle supplémentaire pour assurer cette fonction.

Détection automatique du signal

Le XDA-AMP5400RK dispose également d'entrées capables de détecter la présence d'un signal audio.

Cette fonction permet à l'amplificateur de réagir automatiquement lorsqu'une source audio est activée. Elle est particulièrement pratique dans une installation où l'amplificateur doit fonctionner de manière discrète et automatisée.

Associée aux fonctions Trigger et aux entrées/sorties infrarouges, cette architecture offre de nombreuses possibilités d'intégration.

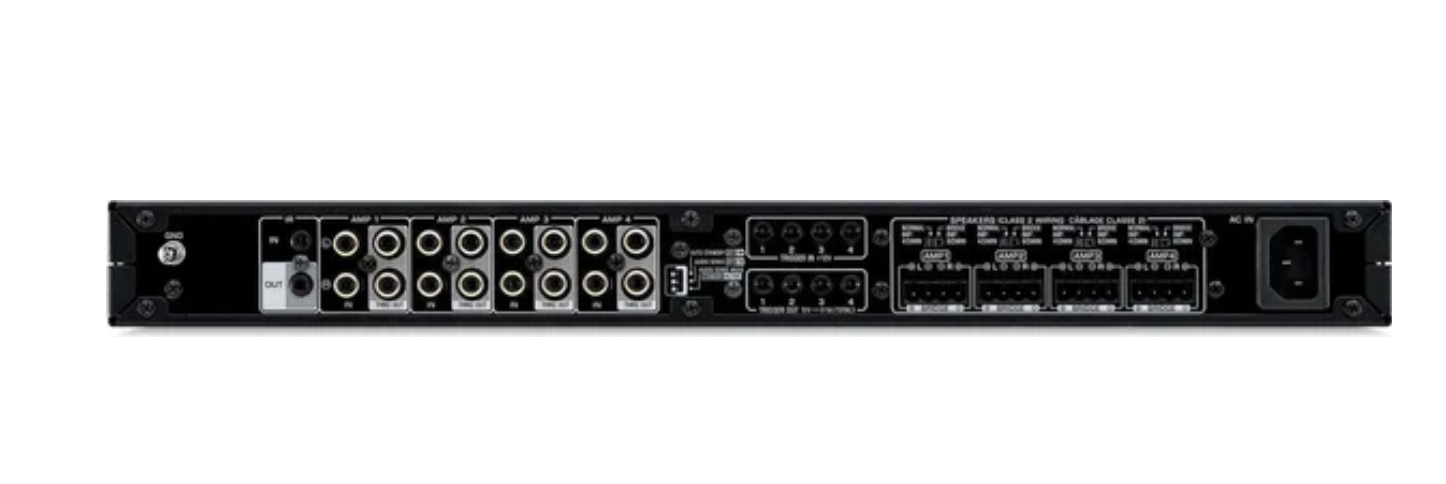

Une connectique pensée pour l'installation personnalisée

Le XDA-AMP5400RK adopte une connectique particulièrement adaptée aux intégrateurs.

Les sorties enceintes utilisent des connecteurs Euroblock, permettant une installation propre et sécurisée dans un rack.

L'appareil dispose également de quatre entrées audio RCA et de quatre sorties audio RCA, ainsi que de quatre entrées et quatre sorties Trigger.

Une entrée et une sortie Remote permettent également d'intégrer l'amplificateur dans un système de contrôle plus large.

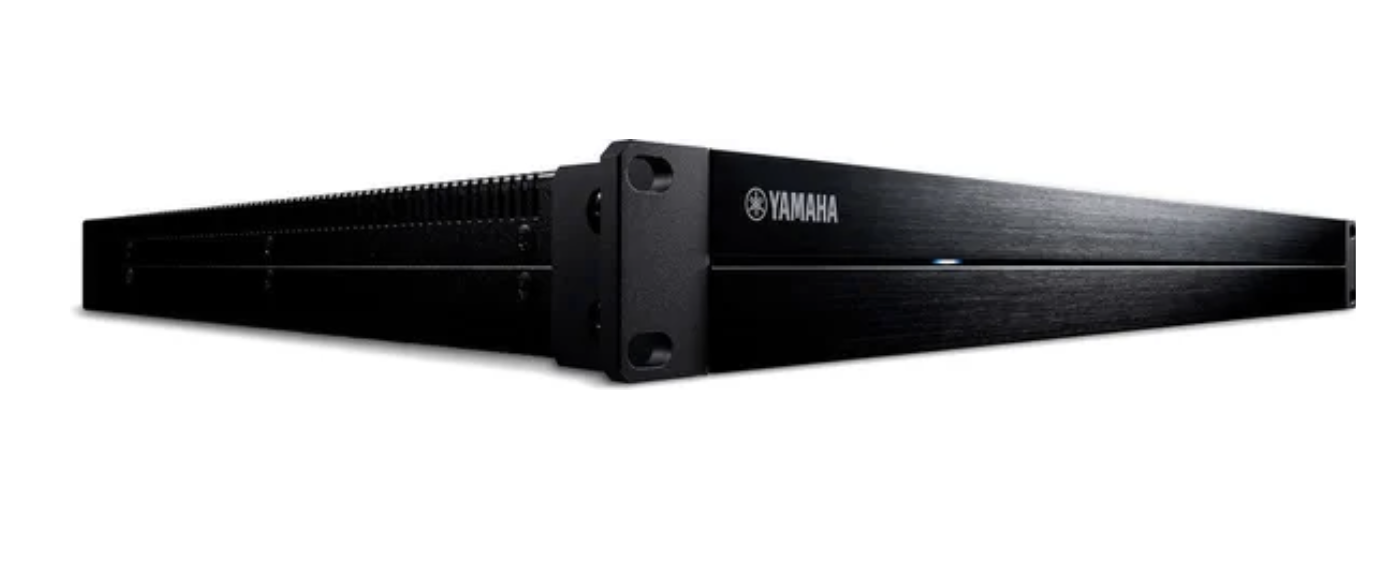

Un format 1U particulièrement compact

Malgré ses huit canaux d'amplification, le XDA-AMP5400RK occupe seulement 1U de hauteur dans un rack.

Son format compact permet de regrouper plusieurs amplificateurs dans un espace réduit, ce qui est particulièrement intéressant dans les installations multiroom de grande taille.

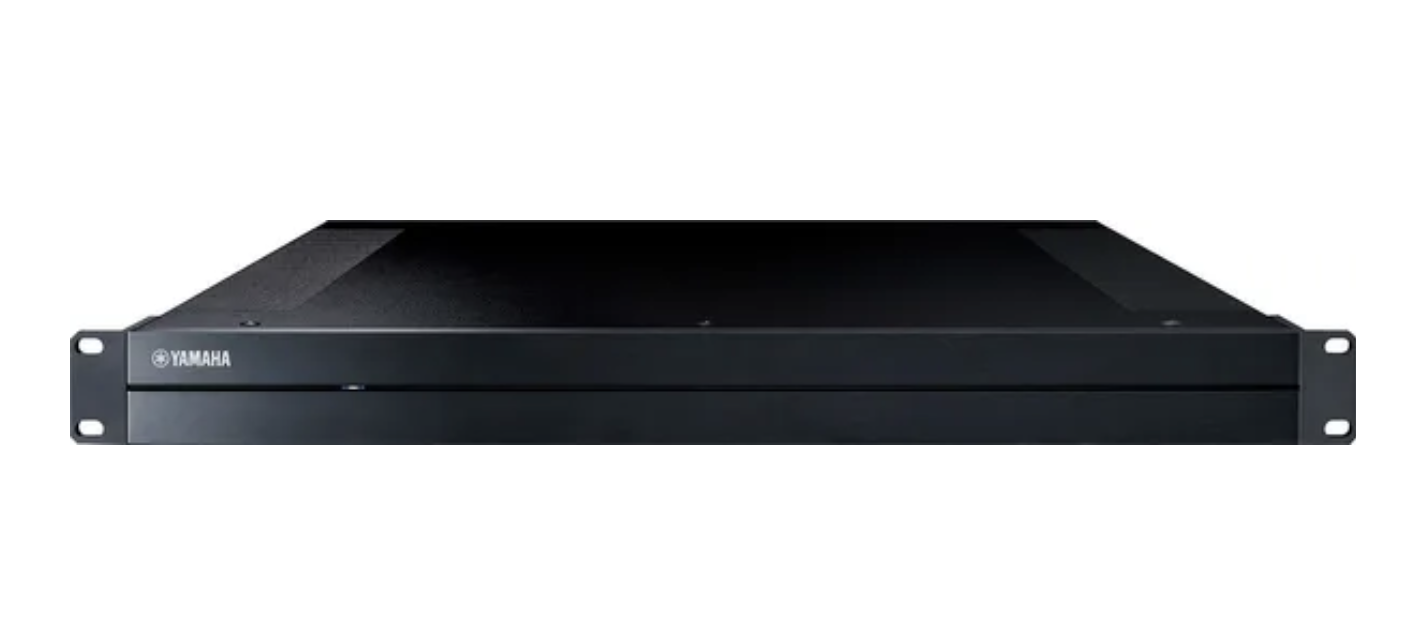

Les équerres de rack sont amovibles et une façade magnétique est fournie. L'amplificateur peut donc être installé en rack ou posé sur une étagère, selon la configuration du système.

Avec seulement 6 kg, il reste également relativement facile à intégrer et à manipuler lors de l'installation.

Fiche technique

Conception

Type : amplificateur multiroom
Nombre de zones : 4
Nombre de canaux : 8
Architecture : 2 canaux × 4 zones
Classe d'amplification : Classe D
Technologie d'amplification : ICEpower
Mode ponté BTL : oui
Charge minimale : 4 ohms
Utilisation : intégration résidentielle / multiroom / installation personnalisée

Amplification

Puissance nominale, 2 canaux utilisés :

• 50 W + 50 W sous 8 ohms
• 90 W + 90 W sous 4 ohms
• 100 W en mode ponté sous 8 ohms

Puissance nominale, 1 canal utilisé :

• 50 W sous 8 ohms
• 100 W sous 4 ohms
• 200 W en mode ponté sous 8 ohms

Puissance dynamique, 2 canaux utilisés :

• 40 W sous 8 ohms
• 80 W sous 4 ohms
• 150 W en mode ponté sous 8 ohms

Puissance dynamique à 1 kHz, 2 canaux utilisés :

• 50 W sous 8 ohms
• 100 W sous 4 ohms
• 200 W en mode ponté sous 8 ohms

Puissance dynamique, 8 canaux utilisés :

• 50 W sous 8 ohms
• 80 W sous 4 ohms

Puissance dynamique, 4 canaux en mode ponté :

• 170 W sous 8 ohms

Puissance maximale effective :

• 65 W sous 8 ohms
• 130 W sous 4 ohms
• 260 W sous 8 ohms en mode ponté

Valeurs constructeur selon les conditions de mesure Yamaha.

Performances audio

Réponse en fréquence : 5 Hz à 40 kHz (+0/-3 dB)

Rapport signal/bruit : 108 dB

Distorsion harmonique totale : 0,04 %

Gain : 25,8 dB

Sensibilité d'entrée :

• 150 mV pour 1 W sous 8 ohms
• 1 V pour la puissance maximale de 50 W sous 8 ohms

Niveau d'entrée maximal : 1 V

Entrées audio

Entrées analogiques : 4 × RCA

Nombre de bus audio : 4

Détection de signal audio : oui

Sorties audio

Sorties enceintes : 4 × Euroblock

Sorties audio RCA : 4

Type de sortie RCA : sortie directe / Through Out 2 canaux

Utilisation possible des sorties : caisson de basses actif, amplificateur de subwoofer ou autre équipement audio

Contrôle et intégration

Trigger In : 4

Trigger Out : 4

Remote In : 1

Remote Out : 1

Détection automatique du signal : oui

Contrôle infrarouge : oui

Synchronisation avec XDA-QS5400RK : oui

Circuit anti-boucle de masse : oui

Construction

Format rack : 1U

Largeur rack : standard rack

Équerres de rack : amovibles

Façade : magnétique, fournie

Connecteurs enceintes : Euroblock

Alimentation : câble secteur amovible

Consommation

Consommation maximale : 130 W

Toutes les zones activées, sans signal : 32 W

Toutes les zones désactivées, Audio Sense activé : 14,8 W

Veille, Audio Sense désactivé : 0,3 W

Veille, Audio Sense activé : 0,5 W

Mise en veille automatique : oui, désactivable

Dimensions et poids

Installation sur meuble avec pieds : 437 × 46 × 443 mm

Installation sur meuble avec façade : 437 × 46 × 453 mm

Installation en rack : 481 × 44 × 443 mm

Installation en rack avec façade : 481 × 44 × 453 mm

Poids : 6 kg
